Modulární nemocnice

Modulární sestava nemocnice se skládá z jednotlivých modulů (kontejnerů), které jsou vzájemně propojeny. Montáž je prováděna jeřábem. Jedná se o typové moduly, je však možný i atypický modul.









Typy jednotlivých modulů

  • Operační sály
  • Jednotky intenzivní péče
  • Urgentní příjem a diagnostika
  • Centrální sterilizace
  • Rentgenové pracoviště
  • Lůžková jednotka
  • Vstupních prostory, šatny, zázemí



Základní charakteristika

  • Samonosné ocelové kontejnery (svařované, materiál tl. 5 mm) o rozměrech 6 x 2,5 x 3,3 m s rovnou střechou, krytou plechem s povrchovou úpravou a izolací tl. cca 120 mm a vnitřním záklopem, s nosností 100 kg/m2.
  • Venkovní stěny s hotovými fasádami (ocelový nebo hliníkový plech s povrchovou úpravou,
  • s izolací a vnitřní obkladovou příčkou).
  • Podlaha s nosností 500 kg/m2 (ocelový plech s izolací tl. cca 100 mm a běžnou podlahovou vrstvou). Kontejnery jsou pro ostatní prostory (mimo čisté prostory) doplněny systémem vnitřních příček (např. kov nebo sádrokarton s bezprašným nátěrem, případně dovybaveny elektrickými tělesy na temperaci prostoru), elektroinstalací, zdravotechnikou, rozvody vody.
  • Okna plastová izolační (ve vnitřních příčkách v provedení „pharma“), venkovní dveře kovové izolované plné, vnitřní dveře kovové a dřevěné plné nebo prosklené.
  • Kontejnery jsou po osazení na základové patky k sobě sesazeny a dokompletovány (technické vybavení a  technologické zařízení). Po osazení je mezera k úrovni terénu uzavřena děrovaným plechem.
  • Prostory jsou plně klimatizovány a pro vybraná pracoviště opatřeny třístupňovou filtrací vzduchu.
  • Zdravotnická technologie ve standartu dle požadavku zákazníka.




Jednotlivá řešení

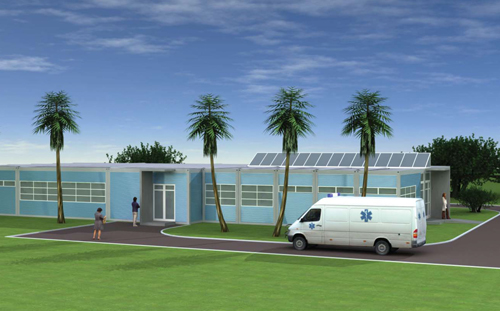

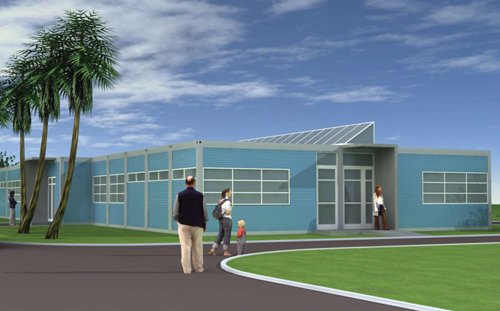

Varianta jednopodlažní nemocnice

1. podlaží

  • Urgentní příjem pacienta, vstup personálu a materiálu
  • Operační sály se sterilizací
  • Jednotka intenzívní péče o kapacitě 9 lůžek



Varianta dvoupodlažní nemocnice

1. podlaží

  • Urgentní příjem pacienta, vstup personálu a materiálu
  • Operační sály se sterilizací
  • Jednotka intenzívní péče o kapacitě 9 lůžek

2. podlaží

  • Lůžková jednotka o kapacitě cca 30 lůžek

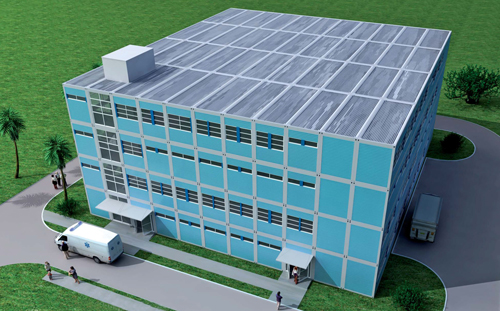

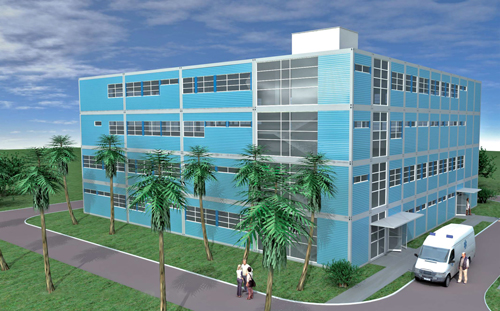

Varianta čtyřpodlažní nemocnice

1. podlaží

  • Urgentní příjem pacienta, diagnostika, pohotovostní ambulance


2. podlaží

  • Jednotka intenzívní péče o kapacitě 12 lůžek

3. podlaží

  • Operační sály + centrální sterilizace

4. podlaží

  • Lůžková jednotka o kapacitě cca 30 lůžek

Přiložené soubory

Název souboru Typ Velikost
Modulární systém nemocnic - jednotlivá řešení PDF 6.86 MB
Nemocnice pro přírodní katastrofy PDF 4.54 MB
Modulární systém nemocnic - přehled PDF 1.6 MB
